聯系我們 D343H型雙向流硬密封旋球閥概述
D343H型雙向流硬密封旋球閥是用于管道介質快速切斷作用的閥門，一般適用于常溫常壓狀態的管道，屬于雙向型旋球閥，其結構特點為
固定球球閥，利用內部的球體對介質起到節流的效果。而其結構設計能夠使得雙向流硬密封旋球閥的閥座和閥體，密封件之間減輕摩擦，減少啟動力矩，從而提高旋球閥使用壽命。
D343H型雙向硬密封旋球閥工作原理
雙向流硬密封旋球閥在管道位置上，通過手動的手柄對旋球閥進行啟閉，手柄的驅動力帶動內部的球體與閥座的位置發生變化，從而起到開啟和關閉旋球閥的作用，而雙向流硬密封旋球閥又與管道介質相連接，管道自然會被開啟和關閉，這是D343H型雙向流硬密封旋球閥的主要工作原理。
D343H型雙向流硬密封旋球閥的材質
雙向流硬密封旋球閥大部分采用不銹鋼材質，材料堅固耐用，不易生銹，提高了旋球閥的耐用性，表面光滑材質色澤光亮。
D343H型雙向流硬密封旋球閥結構特點
雙向流硬密封旋球閥能夠?qū)艿澜橘|(zhì)雙向密封，一般的回流管道或者是多向管道可以使用，與單向球閥的區別在于D343H型雙向流硬密封旋球閥安裝中不需要考慮介質流動方向，其在管道中雙向作用不會因?yàn)榻橘|(zhì)的回流造成內部泄漏，這是其結構特點之一。另外其偏心的結構設計使得，內部密封部件與閥座不會造成過大的摩擦，減少了力矩，提高了雙向流硬密封旋球閥的使用率，這是另一個特點。
D343H型雙向流硬密封旋球閥的材質特點使得其具有體積小，重量輕，使用方便的特點，再加上其密封摩擦小，啟閉輕便等特點使得這種D343H型雙向流硬密封旋球閥被使用于水處理管道中，適用于水，油類等介質。
D343H型雙向流硬密封旋球閥的性能
適用介質：水，污水，油品
壓力環境：常壓（如無注明需求）
溫度環境：常溫（如無注明需求）
驅動方式：手動
介質流動方向：雙向
結構形式：固定球球閥，偏心結構
閥門作用：調節管道介質和切斷介質流動
閥門標準：國標
作用方式：雙向作用
適用管道類型：二通式
連接方式：法蘭連接
D343H型雙向流硬密封旋球閥壓力參數和適用范圍
| 公稱壓力 | 實驗壓力 | 適用溫度 | 適用介質 | |||
| 殼體強度 | 正向密封實驗 | 反向密封實驗 | ||||
| DN50-3000MM | 0.6 | 0.9 | 0.66 | 0.66 | 未注明為可生產 | 清水、污水、油品 |
| 1 | 1.5 | 1.1 | 1.1 | |||
| 1.6 | 2.4 | 1.76 | 1.76 | |||
| 2.5 | 3.75 | 2.75 | 2.75 | |||
| 4 | 6 | 4.4 | 4.4 | |||
D343H型雙向流硬密封旋球閥執行標準
| 標準內容 | 標準號 | 標準名稱 |
| 法蘭標準 | GB/9113-2010 | 整體鋼制管法蘭 |
| GB/T17241.6-2008 | 整體鑄鐵管法蘭 | |
| 結構長度標準 | GB/T17241.6-2008 | 整體鑄鐵管法蘭 |
| 結構長度標準 | GB/T12221-2005 | 金屬閥門結構長度 |
| G/T13927-2008 | 通用閥門壓力試驗 | |
| 壓力實驗標準 | GB/T12237-2007 | 通用閥門法蘭對焊連接鋼制球閥 |
| GB AT 12238-2008 | 通用閥門法蘭對夾連接煤閥 | |
| 使用材料標準 | GB AT 12226-2005 | 通用閥門灰鑄鐵件技術條件 |
| GB/T12227-2005 | 通用閥門球墨鑄鐵件技術條件 | |
| GB AT 12229-2005 | 通用閥門碳素鋼鑄件技術條件 | |
| GB/T12230-2005 | 通用閥門奧氏體鋼鑄件技術條件 |

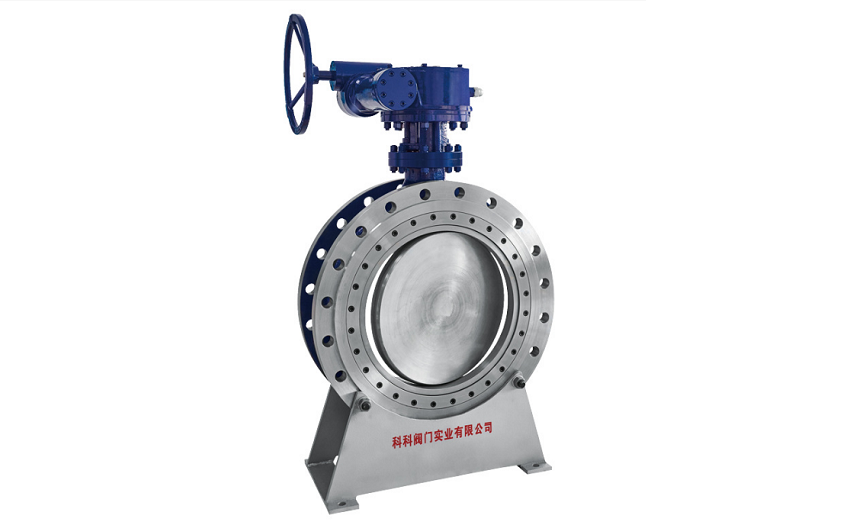

D343H型雙向硬密封旋球閥產品展示圖
